Sản phẩm

SP 64


Trọng lượng vận hành 17000 - 45000 kg
Chiều rộng trải tối đa 2000 - 7500 mm
Chiều cao trải tối đa 0 - 450 mm
Công suất động cơ
155 kW / 211 HP
Tải Brochure SP-64-Catalog.pdf


Các đặc điểm nổi bật


  •  TRẢI BÊ TÔNG

TÍNH NĂNG LINH HOẠT TRONG VIỆC TRẢI BÊ TÔNG
Máy trải bê tông xi măng SP64 đạt được tính hoàn hảo trong việc thảm với độ chính xác cao các bản bê tông với bề rộng từ 2m đến 6m và các bản có bề dày lên đến 450mm. Bề rộng thảm lên đến 7.5 m có thể thực hiện được khi máy làm việc với cấu hình không lắp bộ chèn thanh nối dọc (DBI) và bộ dẫn động rung bằng điện.

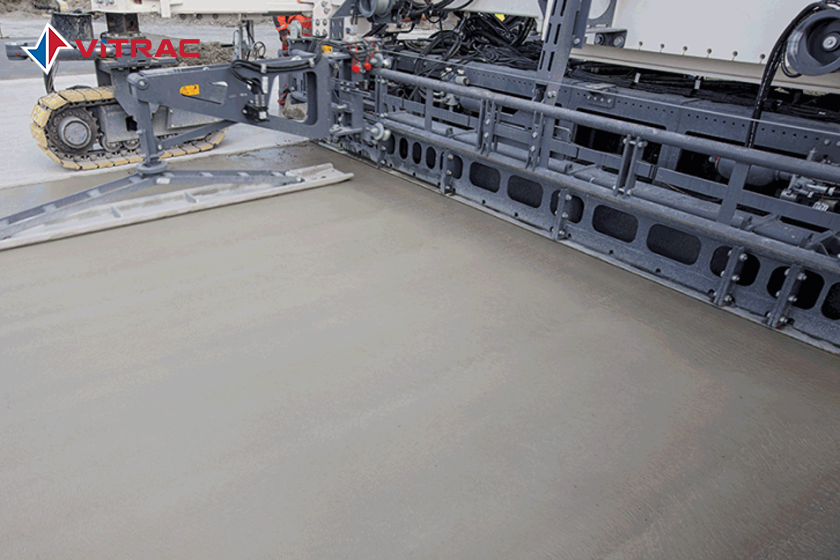

- KHUÔN TRẢI ĐÃ ĐƯỢC CHỨNG NHẬN KHẮP THẾ GIỚI
Khuôn trải dạng inset dòng 910 m hoặc 910 wm là có sẵn. Dòng series 910 wm được trang bị thêm tấm chịu mài mòn dạng cong (tiêu chuẩn) và dạng có mái dốc ở giữa như một tùy chọn.

- MÁY TÍCH HỢP BỘ CHÈN THANH NỐI - HỆ THỐNG THÉP GIA CỐ
Bộ chèn thanh nối dọc tự động và bộ chèn thanh nối ngang bên hông và ở tâm vệt trải là những tùy chọn có sẵn để đáp ứng các yêu cầu của khách hàng.

- CÁC TUỲ CHỌN VỀ  HỆ THỐNG ĐẦM NÉN
Tùy vào yêu cầu của khách hàng, máy trải bê tông  có thể trang bị bộ dẫn động rung bằng điện hoặc thủy lực. Ở thiết kế tiêu chuẩn sẽ có 6 đầu nối thủy lực (tùy chọn 12 và 18 đầu nối) nhưng cũng có tùy chọn tương thích với 18 đầu nối cho bộ rung bằng điện.





  • ĐỘNG CƠ VÀ VẬN HÀNH THIẾT BỊ



- BỘ KIỂM SOÁT ĐỘNG CƠ HIỆU QUẢ
Chế độ ECO MODE sẽ điều chỉnh tự động công suất đầu ra của động cơ ứng với yêu cầu năng suất làm việc hiện thời, vì vậy đảm bảo giảm tiêu thụ nhiên liệu và giảm mức độ tiếng ồn phát sinh.

- CÔNG NGHỆ ĐỘNG CƠ TỐI TÂN
Máy SP 64 với động cơ công suất cao và tối tân (155kW / 208HP / 211 PS) tương thích với tiêu chuẩn khí thải EU stage 3 / US Tier 3.

- THIẾT KẾ HOÀN HẢO VÀ CÁC THAO TÁC VẬN HÀNH AN TOÀN
Vận hành máy một cách dễ chịu được đảm bảo nhờ vào khu vực làm việc được thiết kế tuyệt vời, qua đó cung
cấp tính năng vận hành thân thiện và tầm quan sát tối ưu.

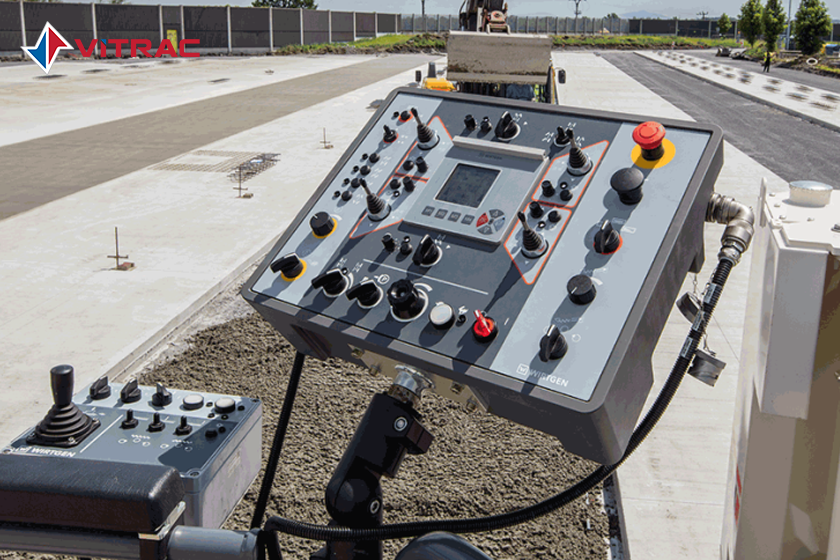

  • BỘ ĐIỀU KHIỂN



- HỆ THỐNG DẪN ĐỘNG VÀ LÁI CHUYỂN CHÍNH XÁC
Hệ thống kiểm soát và lái chuyển thông minh cho phép sự vận hành vượt trội thậm chí ở các khúc cua hẹp mà vẫn cho phép độ chính xác cao khi trải.



- HỆ THỐNG ĐIỀU KHIỂN MÁY THÔNG MINH VƯỢT TRỘI
Giao diện tiêu chuẩn cho phép chẩn đoán nhanh và chính xác tình trạng máy cùng với hệ thống WITOS hiện đại giúp gia tăng hiệu quả của việc vận hành máy hàng ngày.

- GIAO DIỆN 3D ĐÃ ĐƯỢC KIỂM ĐỊNH
Giao diện đã được thực tế chứng thực đảm bảo sự tương thích một cách có kiểm chứng với hệ thống kiểm soát 3D được hỗ trợ bởi các nhà cung cấp trứ danh.



  • THIẾT KẾ

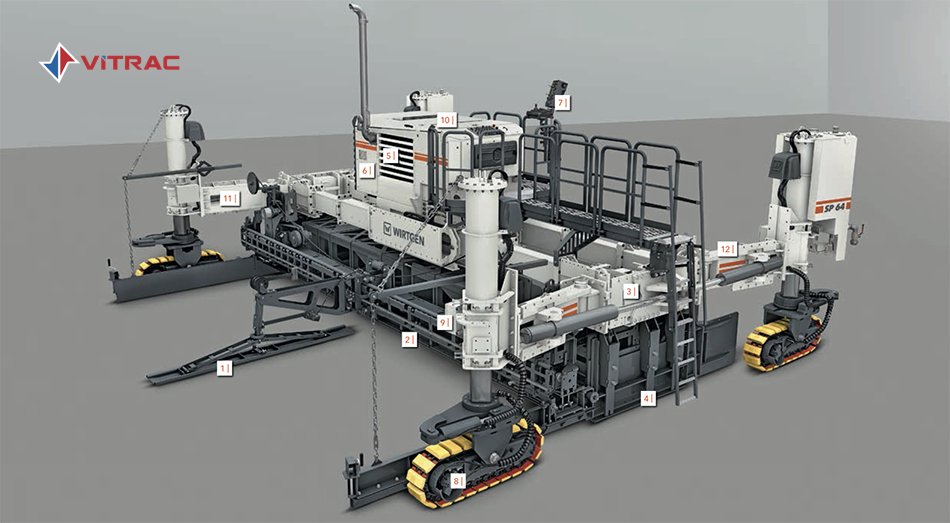

- THIẾT KẾ MÁY THEO KHỐI ĐỒNG NHẤT
Máy trải bê tông SP64 được thiết kế theo kết cấu khối đồng bộ với sự cải biên linh hoạt, dễ tháo lắp các tùy chọn thêm và dễ điều chỉnh theo từng ứng dụng trải cụ thể. Máy còn cho phép chuyển đổi cấu hình nó thành dòng máy offset như máy SP 61.

- TÍNH NĂNG VẬN CHUYỂN THÔNG MINH
Kích cỡ máy gọn gàng cùng các yêu cầu cải biến máy tối thiểu đảm bảo sự dễ dàng vận chuyển máy và giúp giảm chi phí vận chuyển. Các chân máy dạng khớp xoay được điều khiển bằng thủy lực đóng vai trò chính trong việc giảm các thao tác lắp đặt và cài đặt cho máy ở công trường.

Đặc tính kỹ thuật


 SP64
 Phạm vi ứng dụng
 Ứng dụng với máy loai không có khuôn cho phép tạo mái dốc ở  giữa  Bề rộng thảm: 2 đến 6 m*1
 Bề dày thảm: lên đến 450 mm*1
 Ứng dụng với máy loại có khuôn cho phép tạo mái dốc ở giữa  Bề rộng thảm: 3.5 đến 6 m*1
 Bề dày thảm: lên đến 450 mm*1
 Hệ thống cấp bê tông vào

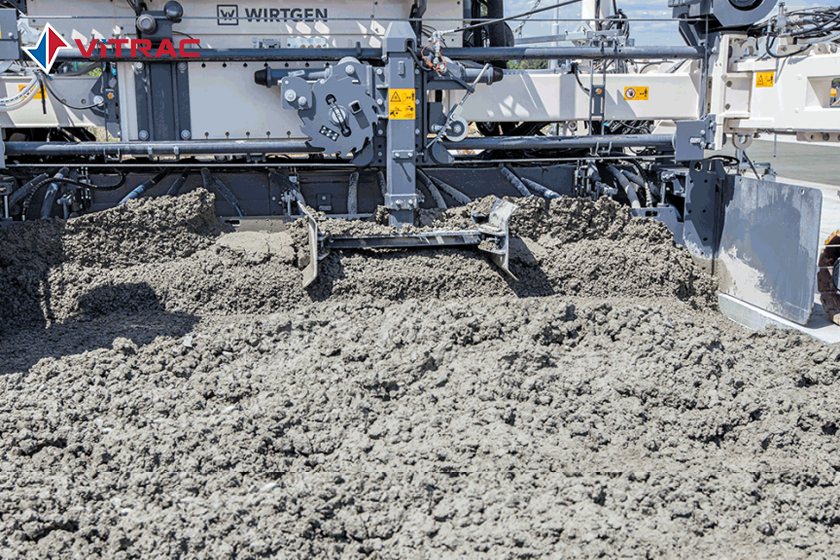

 Guồng xoắn dàn bê tông
 Nới rộng được lên đến 6 m
 Tấm gạt /Thanh gạt bê tông
 Nới rộng được lên đến 6 m
 Trang bị thảm bê tông
 Khuôn trải loại 910 m (không bao gồm khuôn dạng cong và dạng có mái dốc)
 Nới rộng được lên đến 6 m
 Khuôn trải loại 910 wm (bao gồm khuôn dạng cong, bao gồm hoặc ko bao gồm loại mái dốc)
 Nới rộng được lên đến 6 m
 Bộ chèn thanh nối dọc (DBI)
 Nới rộng được lên đến 6 m
 Bộ phận day/miết trên bề mặt vệt trải
 Nới rộng được lên đến 6 m
 Bộ phận bàn xoa
 Nới rộng được lên đến 6 m
 Bộ chèn các thanh nối ngang giữa lớp trải
 1
 Bộ chèn các thanh nối ngang bên hông
 bên phải/bên trái
 Hệ thống đầm rung và mạch dẫn động
 Hệ thống rung bằng thuỷ lực
 6 giắc nối (tuỳ chọn: 12 hoặc 18 giắc nối)
 Hệ thống rung bằng điện
 18 đầu nối
 Bộ rung được dẫn động bằng thuỷ lực
 Thanh cong (D66)
 Bộ rung được dẫn động bằng điện
 Thanh cong (D76)
 Động cơ
 Nhà sản xuất
 Deutz
 Loại  TCD 2012 L06 2V
 Làm mát
 Bằng nước
 Số xi lanh
 6
 Công suất định mức ở 2,300 vòng/phút
 155 kW / 208 HP / 211 PS
 Dung tích xi lanh
 6,057 cm³
 Tiêu thụ nhiên liệu, toàn thải
 42 lít/h
 Tiêu thụ nhiên liệu, 2/3 tải
 17 lít/h
 Tiêu chuẩn khí thải
 EU Stage 3a
 Hệ thống điện
 Nguồn cấp
 24 V DC
 Bộ rung điều khiển bằng điện
 110 V AC 3~
 Dung tích các thùng chứa
 Thùng nhiên liệu
400 lít
 Thùng dung dịch AdBlue® / DEF  -
 Thùng dầu thủy lực, máy với bộ rung bằng điện
 200 lít
 Thùng dầu thủy lực, máy với bộ rung bằng thuỷ lực
 400 lít
 Thùng nước
 500 lít + 500 lít
 Đặc tính bộ dẫn động
 Tốc độ trải
  B0: 0 đến 6 m/phút, B1: 0 đến 7 m/phút
 Tốc độ lúc di chuyển   B0: 0 đến 21 m/phút, B1: 0 đến 23.5 m/phút
 Bánh xích
 Số lượng
 4
 Loại B0: Kích thước (L x W x H)
 1,490 x 300 x 570 mm
 Loại B1: Kích thước (L x W x H)  2,040 x 300 x 580 mm
 Hệ thống cao độ
 Điều chỉnh bằng thuỷ lực
 1,100 mm
 Điều chỉnh bằng cơ khí
 420 mm
 Khuôn có thể tạo mái dốc ở giữa
 Phạm vi có thể điều chỉnh
 Bề rộng thảm từ 2 đến 6 m : Tối đa 3% *2
 Kích thước vận chuyển (L x W x H)
 Bề rộng thảm 3.5 m:
 Máy với khuôn thảm loại 910 m / 910 wm, bao gồm thanh gạt vật liệu bộ phận day trên bề mặt vệt trải và bàn xoa
 9,000 x 3,000 x 3,100 mm
 Bề rộng thảm 6 m:
 Máy với khuôn thảm loại 910 m / 910 wm, bao gồm thanh gạt vật liệu bộ phận day trên bề mặt vệt trải và bàn xoa
 9,000 x 3,000 x 3,100 mm
 Khối lượng máy
  Khối lượng vận hành CE (gồm khuôn trải loại 910 m), 3.5 m 19,000 kg*3
 Khối lượng máy
 17,100 đến 45,000 kg*3

*1  > Liên hệ thêm với nhà máy khi có yêu cầu các bề rộng trải, bề dày trải đặc biệt cũng như các tùy chọn cụ thể

*2  > Các giá trị về chiều cao vận chuyển này là theo tiêu chuẩn, vui lòng liên hệ với đội tư vấn của nhà máy để biết thêm các kích cỡ máy đặc biệt.

*3  > Khối lượng máy tùy thuộc vào phạm vi sử dụng máy, các trang bị theo máy và bề rộng thảm.

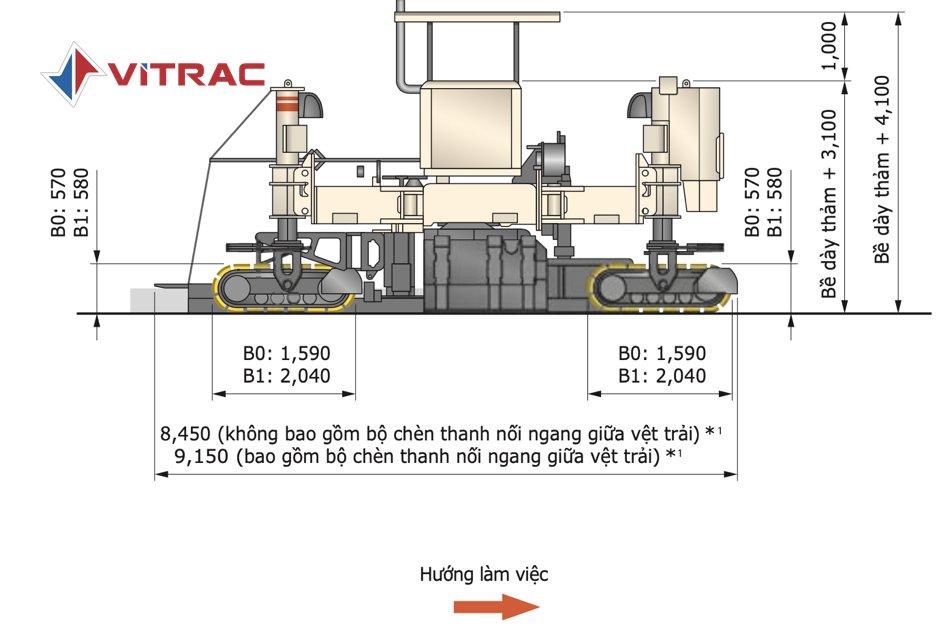

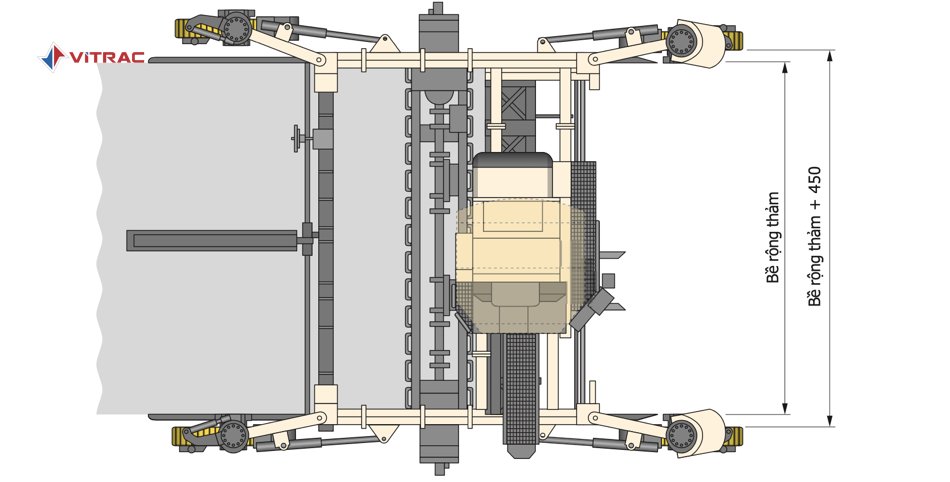

Cấu hình thảm: Máy trải bê tông xi măng SP 64 được trang bị guồng xoắn dàn trải bê tông hoặc thanh gạt liệu, khuôn trải loại 910 m / 910 wm, bộ phận day/miết trên bề mặt vệt trải và bộ bàn xoa





Đơn vị: mm
*1 = Bộ chèn thanh nối ngang giữa vệt trải (kiểu khớp xoay) và bộ chèn thanh nối ngang bên hông không được hiển thị.

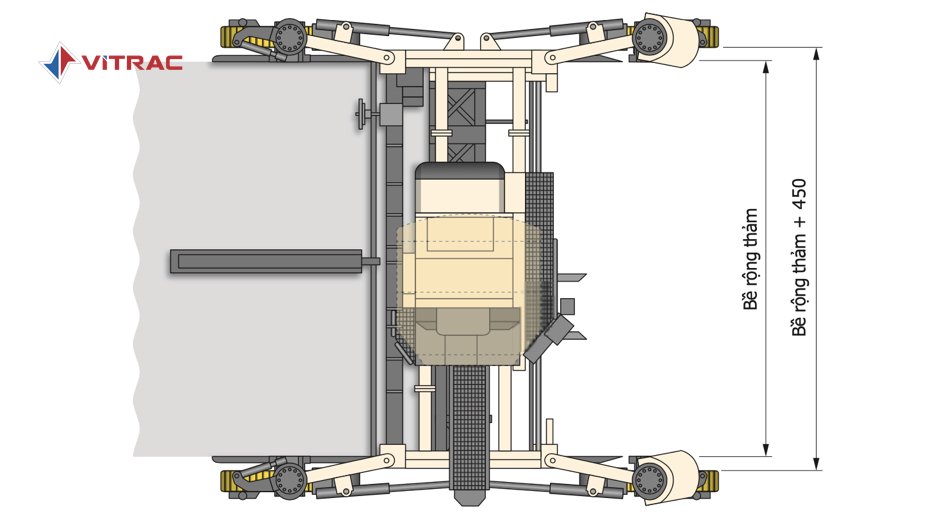

Cấu hình thảm: Máy trải bê tông xi măng SP 64 được trang bị guồng xoắn dàn trải vật liệu hoặc thanh gạt vật liệu, khuôn thảm loại 910 m / 910 wm, bộ chèn thanh nối dọc (DBI), bộ phận day trên bề mặt vệt trải và bộ bàn xoa.






Đơn vị: mm
*2 = Áp dụng cho máy với bộ chèn thanh nối ngang giữa vệt trải loại tiêu chuẩn (không phải dạng khớp xoay)
